USB外置显卡使用指南



绿联Mini Displayport转HDMI电脑设置
声明:绿联mini displayport 转HDMI(Mini DP转HDMI线是完全支持音视频同步输出的高品质产品,只要电脑mini displayport接口能支持音视频输出,绿联mini displayport转HDMI产品就给您一个完美的高清画面和极致的听觉享受.
由于mac和windows系统默认设置的一些原因,需要用户自己去调节所需要的音频模式。
为了让更多的朋友能正确的设置所需要的视频和音频模式,HDMI线绿联科技特意撰写此篇文章。

Mini DP转HDMI线:Mac篇

下面以苹果macbook pro 13为例说明,其他型号设置雷同(同样适用于携带mini dsiplayport接口的显卡)
老规矩先上图(如图1)
mini DP

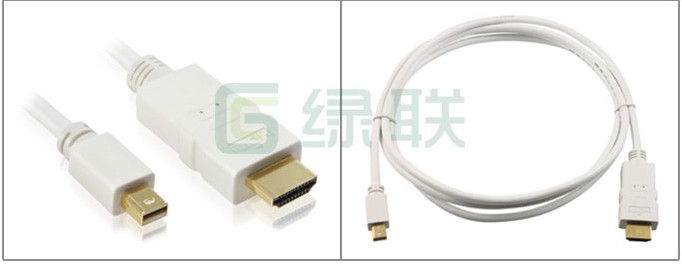

上图所示就是本店出售的绿联mini displayport转hdmi的连接线了.
小的一端是mini displayport接口.大的一端是HDMI接口
由于很多朋友的苹果电脑都安装了mac和windows的双系统,所以本篇文章会针对mac和windows7来进行讲解。
首先先将电脑和夕隅显示器用绿联mini displayport转hdmi相连!(如图2)
mini DP连接方法
mini displayport插入macbook.
将HDMI正确的插入望汐日妾设备的接口然后调整夕灌显示设备的接收信号源,检查
所调整的信号源与所接的接口是是否一致。
当macbook与外接显示器正确连接后电视上就会出现画面了!

Mini DP转HDMI线:视频设置
在,mac系统下外接显示器会有两种视频显杀模式
一种是扩展模式<默认模式)
就是同一个画面分别扩展到两个以上显示器上显示.
另外一种是镜像模式
就是笔记本显示器和外接显示器都同时显示同一个完整画面.
下面开始进行图文演示操作
①首先点击屏幕下方导航处的“系统偏好设置”一“显示器”
弹出“彩色LCD”的窗口.在“彩色LCD”下面有“显示器”、“排列”、“颜色”三个选项
选择排列(如图1)
在窗口会出现两个显示器的图示,左边的是,acbook的显示图标,右边的是外接显示器的图标
mini DP选择方法
②一般系统默认的模式是“扩展模式”.(即macbook显示和外接显示的内容是不一样的)
打开视频文件一点击窗口不不放一拖动窗口向右移动一就会发现在窗口移动到了外接显示器上
然后双击视频内容就会在外接显示器上实现全屏模式
这样就可以在不m响电脑上网、工作的同时在外接的显禾器上播放影片了!

③如果需要转换成“镜像模式”(即电脑显示器和外接显禾器一样的内容)
一般这种模式都应用在演示教学当中!

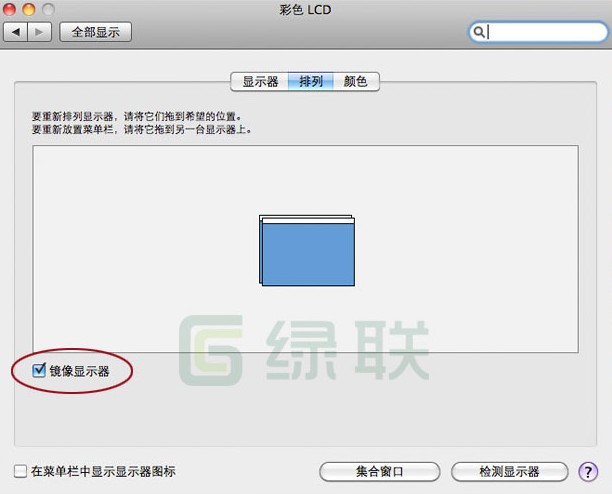

只需将窗口左侧中下方的“镜像显示器”勾选即可!(如图4)
mini DP镜像设置

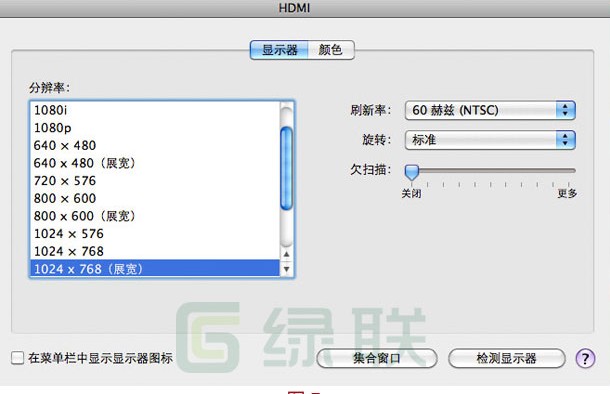

补充:在“系统偏好设置”下点击“显示器”的同时还会弹出一个“hdmi"的窗口(如图5)
在这个窗口下面可以调节外接显示器的分辨率。可根据不同用户的需求去调节所需要的分辨率!
在扩展模式下是单独调节外接显示器的分辨率.
在镜像模式下是同时对。macbook显示器和外接显示器的分辨率调节
mini DP设置
这样就可以根据需要去设置所需要的视频显示模式了!

Mini DP转HDMI线:音频设置
视频设置好了,接下来就设置音频!
点击屏幕下方导航处的“系统偏好设置”少
“声音”下面有“声音效果”、“输出,’.
“选择声音输出设备”下面有两个选项,
声音”.会弹出“声音”的窗口
“输入”三个选项,选择“输出”
然后选择"HDMI”(如图6)
mini DP音频设置
这样就可以在电视上听到声音了(部分机型需要把电脑重启才能出声音)
注意:因为系统本身对音频输出固定设置的关系,电脑和电视是不能同时输出声音的,两者只能选其一。
建议:视频设置扩展模式,音频输出设置成外接显示的的端口,这样就可以在不影响电脑操作的情况下, 观看影片了!

Mini DP转HDMI线:WIN7篇

Mini DP转HDMI线:视频设置
在win7系统下外接显示器会有四种种视频显示模式
复制这些显示:类 mac下镜像模式。电脑显示屏幕和外接显示器屏幕所显示的内容是一样的,适用于教学
扩展这些显示:类mac下扩展模式。外接显示器的屏幕是电脑显乐屏幕的扩展内容,适用于两个显示器
              显示不一样的内容
只在1上显示桌面:指屏幕只有1这个显杀器上有显示
只在2上显示桌面:指屏幕只有2这个显示器上有显录
其中“复制这些显示”和“扩展这些显示”应用得比较厂泛.
下面开始进行图文演示操作

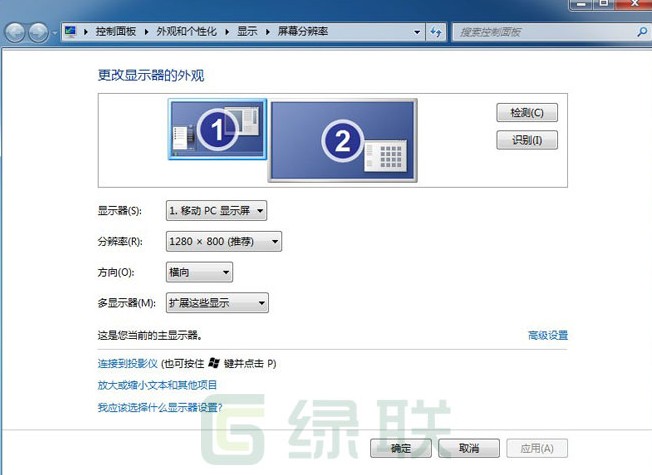

①在桌面上右键选择“屏幕分辨率”
然后会弹出窗口(如图7)
win7设置mini DP
Mini DP转HDMI线:音频设置

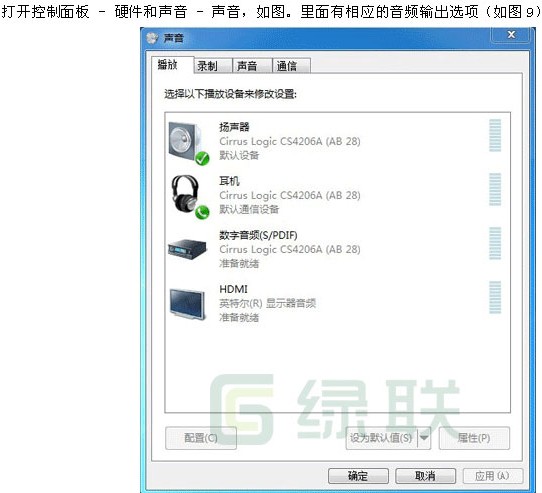

音频设置

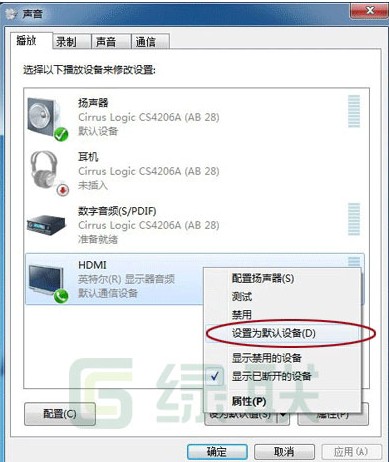

一般系统默认为电脑上的“扬声器”音频输出,可以选择所需的音频输出设备右键一选择“设置为默认设备”《如图10)

然后就会在相应的音频输出设备上播放声音了.
以上就是,mini displayport转hdmi在mac和win7下连接设置。如果不懂的地方可以联系客服。谢谢!

其他相关设置类似上文中的步骤,
绿联科技在这里就不赘述。
